オーディオや楽器用アンプの電源改善・音質アップにアイソレーショントランスを検討する方は多いと思います。
・買う前に詳しい情報が知りたい
・マイナーメーカーだとレビューが少ない
買ってから”思っていたのと違う”ということは避けたいですよね。購入する前に色々なメーカーのアイソレーショントランスを比較検討しました。
この記事では比較検討した製品について解説しています。結果的に電研精機 ノイズカットトランスを購入しました。そのレビューについてはこちらの記事に書いています。

この記事を読めば購入時に着目した方が良いポイントがわかります。
プロケーブル アイソレーショントランス STH-1520A
プロケーブル アイソレーション電源トランスはオーディオや楽器をやる人の中ではいろんな意味で有名なメーカーです。ギタリスト電源ともいわれるアイソレーショントランスが特に有名です。
200V→100V&115V と海外アンプ向けに115Vがあります(100V仕様もあります)。
ちょうどアメリカ製115V仕様のギターアンプを持っていたので検討しましたが、予算的に厳しかったのと重量25kgでサイズも大きめ(高さ27cm、幅20cm、奥行き34cm)だったので断念しました。オーディオラックの後ろに隠しておけるならデメリットにはなりません。
レビューをを見るとうなり音やにおいについても指摘されているのが気になりました。
スタジオやプロも使用しているので性能的には良さそうです。コンセントプラグの形状が一般的な形状と異なっています。

左が一般的な200Vのコンセントです。プロケーブルの製品は右側のL6-15規格のプラグを採用しています。そのため壁コンセントを右の物に交換するか、電源ケーブルのプラグを左のものに交換する必要があります。壁コンセントを交換するには電気工事士の資格が必要です。
サイズ、重量、プラグの形状がクリアできるならこの製品は有りです。
ノグチ アイソレーショントランス 2PMC-540EZ
オーディオブログでよく見かけるトランスです。
ネット上のレビューも多く見られる上に音質的にも良さそうでした。値段が安い(38,500円)、サイズ小さい、10.5kgということで最有力でした。
HPを見ると製品性能についての説明がなく、決め手にかけました。とりあえず候補として残していました。
ユニオン電機 ノイズゼロトランス MNR-D
ノイズゼロトランスという名称の製品になります。HPを見ると種類が多いですが、MNR-Dはオーディオ用途他という記載があります。特注専門とのことで、仕様変更も受け付けてくれます。細かくこだわりたい方にはおすすめです。
ノイズゼロトランスの説明では性能に期待できそうです。
・4重シールド構造で極めて良好なノイズ減衰特性を示す
製品紹介ページにオーディオ用途とあるのでそれ目的購入する方も多そうです。サイズや重量もちょうど良さそうでした。500VA で8.0kg 横125mm 奥行き225mm 高さ150mm。
私が選ばなかったのは
・納期が10-15日もかかる
・見積もりを取る必要がある
・ネット上でレビューが少ない
という理由からです。特に3つ目が心配でレビューがあれば買ってたかもしれません。
ヤフオクで検索してもかなり数が少なかったです。見積もりを取るまで価格がわからないのもマイナスポイントでした。
電研精機 ノイズカットトランス NCT-I
最終的に電研精機 ノイズカットトランスを購入しました。

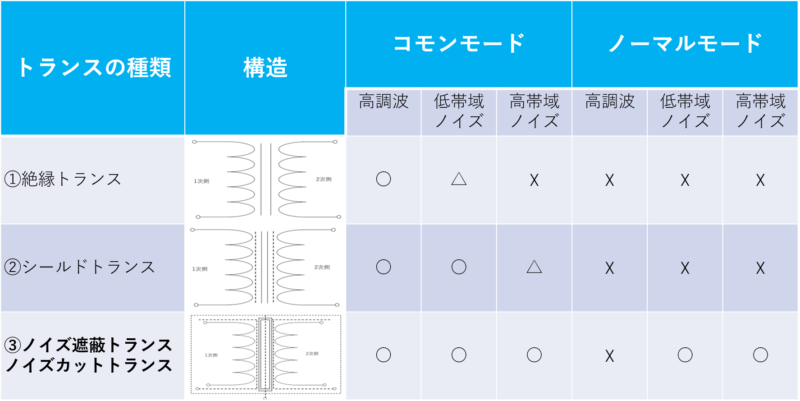

電研精機の資料ノイズカットトランスとはが決め手となりました。2ページ目一番下の表がわかりやすいです。簡単な図にまとめました。
トランスの種類 | 構造 | コモン モード | ノーマル モード | ||||
---|---|---|---|---|---|---|---|
高調波 | 低帯域 ノイズ | 高帯域 ノイズ | 高調波 | 低帯域 ノイズ | 高帯域 ノイズ | ||
①絶縁トランス (一般的なアイソレーション トランス) | ![]() | ○ | △ | ✕ | ✕ | ✕ | ✕ |
②シールドトランス | ![]() | ○ | ○ | △ | ✕ | ✕ | ✕ |
③ノイズ遮蔽トランス (ノイズカットトランス) | ![]() | ○ | ○ | ○ | ✕ | ○ | ○ |
アイソレーショントランスにも種類があります。①の絶縁トランスが一般的なアイソレーショントランスです。①②はノーマルモードノイズには対処できません。
③ノイズカットトランスは対処できる種類が一番多く、高調波ノーマルモード以外の全てに対処できます。
①→②→③の順に対処できるノイズの種類が増えます。トランスの構造を見ると①→②→③の順に遮蔽構造が増えていますね。
①は2つのコイルが絶縁されているだけです。②や③はこれに加えて遮蔽構造が追加されています(点線部分)。
ノーマルモードノイズ、コモンモードノイズは簡単に図解すると下図のようになります。


ノーマルモードノイズは電源のプラス側からマイナス側を通ってノイズ源まで戻ってきます。
コモンモードノイズは電源のプラス側とマイナス側でノイズが同位相で同じ方向に進み、大地を通ってノイズ源まで戻ってきます。
検討した他のトランスはHPを見る限りアイソレーショントランス(絶縁トランス)としか書いておらず、ノーマルモードのノイズに強いかは不明でした。
ユニオン電気は4重シールド構造とあるので、ノイズカットトランスに近い構造かもしれませんが、詳細がわからなかったのでやめました。
電研精機のレビューを探すと数は少ないですが、高評価なレビューがほとんどでした。値段も200V仕様でかなり安いです。
オーディオメーカーなら20万は確実に超えるスペックです。サイズや重量もコンパクトでその点も良かったです。ノグチと電研精機で迷ったのですが、比較表のスペックにより電研精機を選びました。特に弊害を感じることもなく使い続けています。
アイソレーショントランスの購入で迷っている方の参考になればと思います。
電研精機のノイズカットトランスは種類が沢山あります。選び方について記事を書いています。
電研精機のノイズカットトランスはオーディオ用ならNCT-Iシリーズがおすすめ!
